Las nuevas hornadas de microcontroladores (WeMos D1 mini PRO, Adafruit Huzzah…) utilizan un valor menor de voltaje en sus salidas digitales (3.3v en vez de los 5v de un Arduino) Esto supone un problema cuando tenemos que manejar dispositivos que requieren los 5v para funcionar adecuadamente.
Uno de los ejemplos más comunes son los NeoPixel: podemos alimentarlos con 3.3v y controlarlos con una señal de 3.3v, pero brillarán lo justo. Si los alimentamos con 5v y la señal es de 3.3v, el comportamiento será errático, así que no nos queda otra que alimentarlos a 5v y amplificar la señal a 5v.

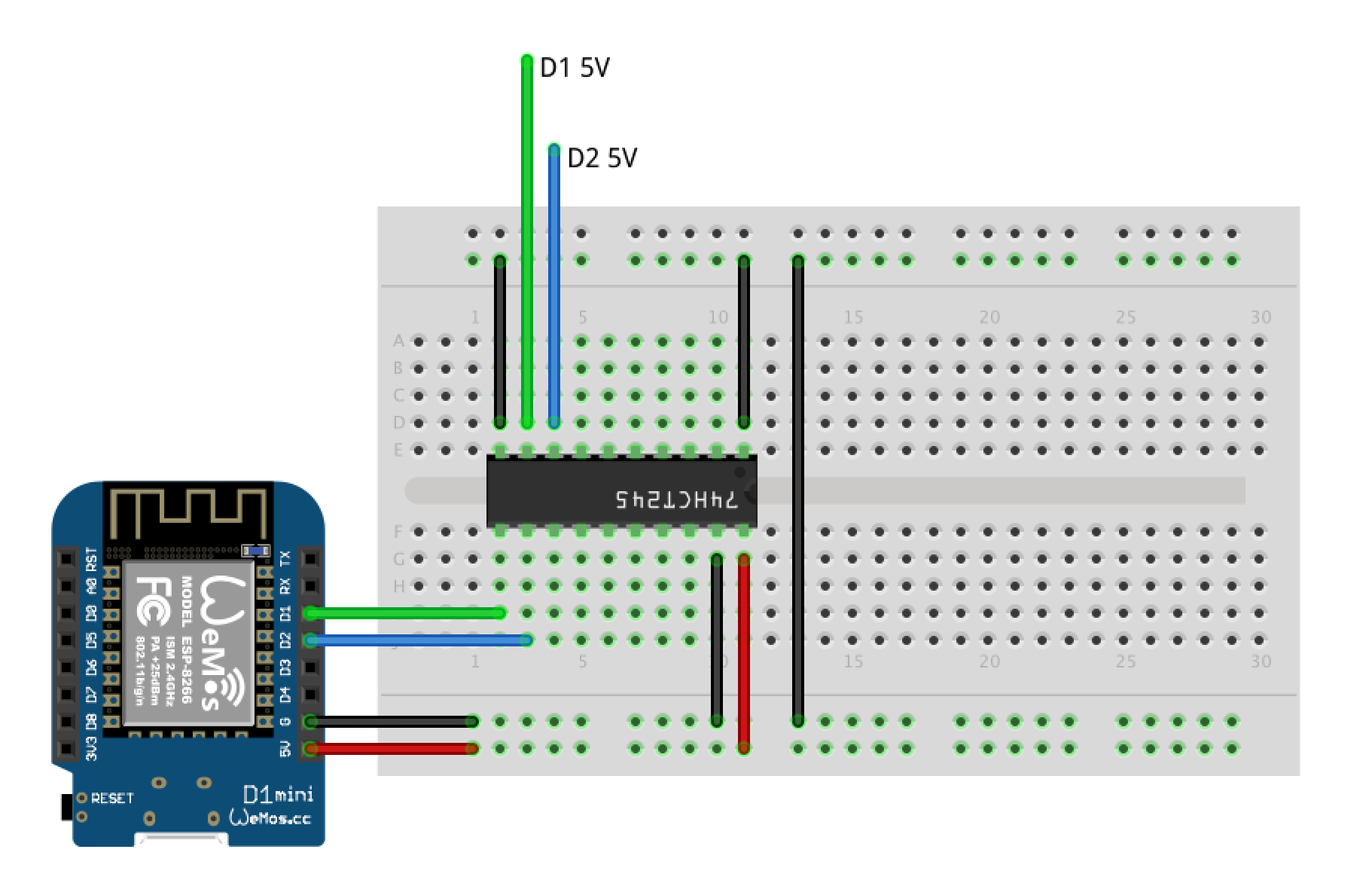

Para amplificar una señal de 3.3v a 5v se utiliza un chip llamado “level shifter” (aunque el nombre oficial es “74HTC245 - Octal bus transceiver”, que da más respeto) Es un chip que se alimenta con 5v, por un lado se conectan las señales de 3.3v y por el otro, tecnimágicamente, aparecen convertidas en señales de 5v. El montaje es muy sencillo:
En este ejemplo estamos amplificando las señales de las salidas D1 y D2 de 3.3v a 5v. Podemos amplificar hasta 8 señales, pero ojo, que el chip está pensado para amplificar señales, no es un convertidor de voltaje para alimentar otros dispositivos.
Referencias
- Data sheet del 74HTC245:
- http://www.ti.com/general/docs/lit/getliterature.tsp?genericPartNumber=SN74HCT245&&fileType=pdf
